Teszter LAN hálózati analizátor/érpárkereső készlet NF-388 Noyafa [15595]

  • Központi raktárkészleten.

Cikk kód: 15595

Egyéb termék információ: piros vagy kék színben szállítjuk

Tápellátás Ez a paraméter azt mutatja, hogy az eszköznek milyen tápfeszültségre van szüksége a normál működéshez. Esetlegesen a tápcsatlakozó típusát.: elem 9V-os - 2x9V

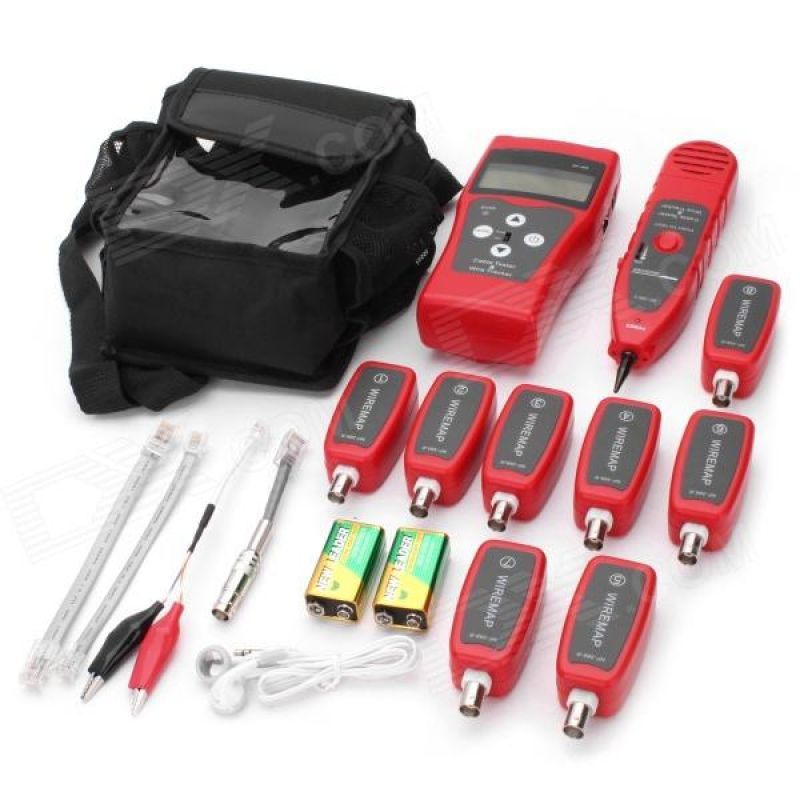

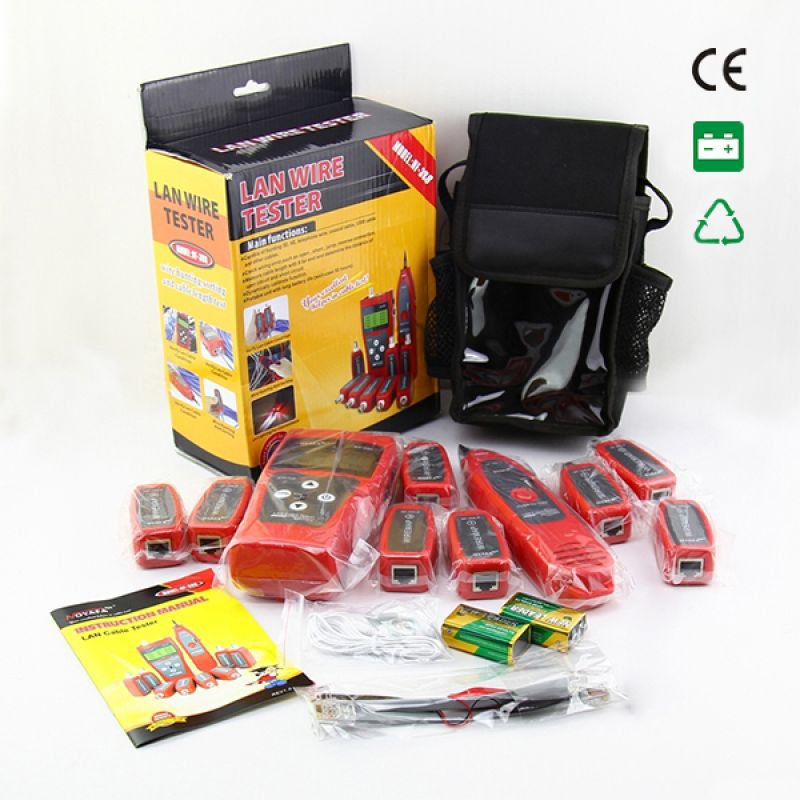

Tartozékok Ez azt írja le, hogy a termék mellé milyen eszközöket csomagolt a gyártó a gyári kiszerelésében.:

• Teszter - Adó egység
• Reciever - Vevő egység
• 8 db remote egység
• Hordozó táska
• Kiegészítő Kábelek: csipeszes, BNC, RJ45, RJ11/12 csatlakozókábelek
• Kézi Műszer (NF-308) + elem
• Vevő Készülék (NF-838-R) + elem
• Távolvégi Modul (NF-308-R)
• Fülhallgató

Garancia idő Az az időtartam, amin belül, a termék gyártója, importőre, illetve az Agenda-Age Kft. a garanciális kötelezettségeknek eleget tesz.: 12 hónap

Leírás A termékkel, vagy szolgáltatással kapcsolatos, általános információk, vagy olyan információk szövegesen megfogalmazott jellemzője, amely a többi feltüntetett paraméterből nem derül ki, de lényeges.:
• Közvetlenül vizsgálhatók, tetszőlegesen Cat5E, Cat6, Cat7, UTP/FTP, telefon vezetékek, koax, USB kábelek, valamint egyéb, a mellékelt adapterekkel csatlakoztatható kábelek.

• Közvetlenül ellenőrizhető kábelezési és vezetékhibák Cat5E, Cat6, Cat7-es, USB, telefon és koax kábelek esetében is, mint a kábel
- szakadás,
- rövidzár,
- elkötések (érpár sodratok figyelembevételével),
- kereszt, egyenes és normál bekötés.

• Csatlakozó vagy vezeték hibakeresés.

• Kábelhossz mérés és szakadás, rövidzár helyének meghatározása.

• Dinamikus kábelhossz kalibrálás, 98%-os pontosságú kábelhossz mérés, a leírásnak megfelelően. (minimális hossz: 10 méter)

• Egyszerűen és könnyedén leolvasható mérési eredmények a megvilágított, nagy-méretű LCD kijelzőn.

• Hordozható műszer készlet, hosszú elem/energiaforrás-élettartammal, ami Stand-By állapotban akár 50 óra. (a csomag nem tartalmaz akkumulátort)

• Automatikus késleltetett-kikapcsolás és háttérvilágítás kijelzés funkció.

• Kábel- és érpárhossz mérése, távol-végi lezáróval vagy anélkül.
A Pair&Length vizsgálat esetén mindenképp ki kell választani egy előzetes kalibrációt annak érdekében, hogy helyes étékekeket olvashassunk le, így pontos adatokat fogunk kapni. Kalibrálási értékek nélkül, kalibrálás után pedig valós adatokat kapunk.

• Távol-végi lezáró felismerése, azonnali tájékoztató hangjelzéssel.

• Önellenőrző funkció és automatikus kompenzáció az elem kapacitásában, illetve a környező hőmérsékletben történő változás bekövetkezésekor.

TECHNIKAI ADATOK:

(1) Külső méret: Kézi műszer: 185×105×50mm; vevő: 218×46×29mm;
Távolvégi lezáró modul: 84×34×27mm.

(2) Tápellátás: Kéziműszer és Érpárkereső 1-1 db 9V elem (6LR61).

(3) Kijelző: 4 × 16 karakteres, nagyméretű LCD kijelző (kijelző mérete: 61.6 × 25.2 mm).

(4) Tesztelésre alkalmas kábelek:
UTP kábelek, koaxiális kábelek, telefon kábelek, csipeszes mérőkábel.

(5) Kábel keresésre alkalmas kábelek:
Cat5E, Cat6, Cat7, telefonos erek, koaxiális kábel, USB kábel és egyéb fém vezetékek.

(6) Működési hőmérséklet: -10℃~+60℃

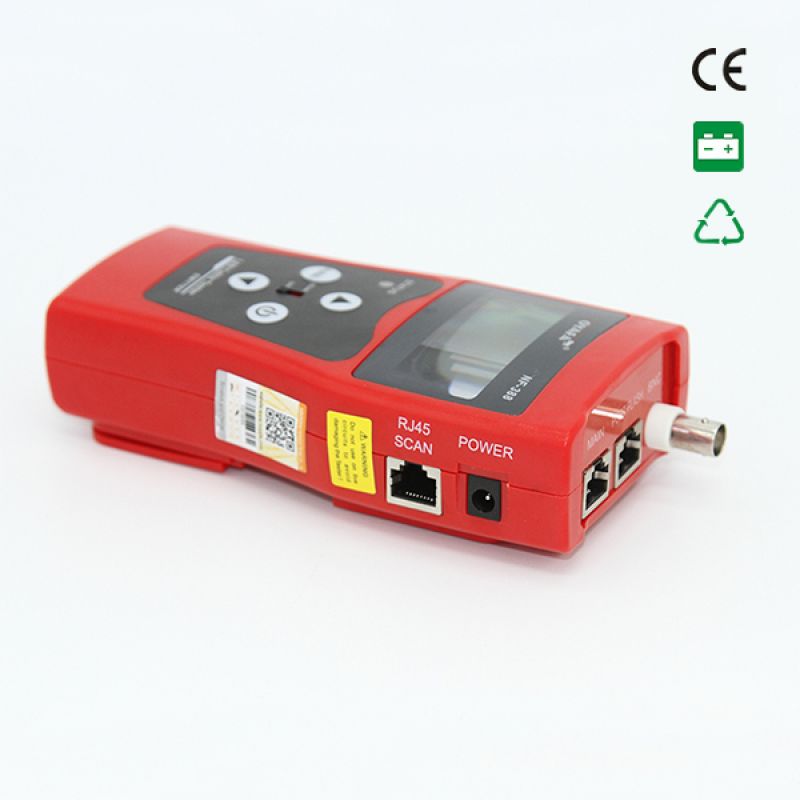

(7) Teszt portok a kéziműszeren:
MAIN RJ45 master port
LOOPBACK RJ45 port (Loopback verzió esetén)
PORT FLASH RJ45 port (Port Flash verzió esetén)
BNC
RJ11 SCAN RJ11 port
USB SCAN USB-B port
RJ45 SCAN RJ45 port
tápcsatlakozó

(8) Teszt portok a távol-végi lezárón „Remote Identifier”:
RJ45 port, BNC port

(9) Csatlakozások a keresőn: jack – audio

(10) Távolság kalibráció kábeltípusnak megfelelően:
Felhasználói kalibráció lehetősége az eltérő kábeltípusoknak megfelelően.
A kalibrációhoz használt kábelnek 10 méternél hosszabbnak kell lenni.

(11) Kábelhossz mérés csavart-érpáras és más kábeleken:
Garantált Mérési távolság: 10~ 1000 M (3~3200 ft)
Pontosság:
3% (+/- 0.5M vagy +/- 1.5 ft) (kalibrációs kábel > 10 M)
5% (+/- 0.5 M vagy +/- 1.5 ft) (AMP, AT&T Class 5 kábel);
Kijelzés: „Meter” (méter) vagy „ft” (foot azaz láb).

(12) Teszteredmények különböző kábelhibákra:
Érzékeli a nyitott (be nem kötött), zárlatos, félre kötött, kereszt kötött (cross over) és „cross-talk” kábelkiosztásokat, hibákat.

(13) Kábel azonosítás: 8 különböző remote egység lehetséges.
Egységenkénti azonosítás (ID 1≥ID 8) (készlettől függően NF388 típus).

(14) Automatikus, időzített kikapcsolás:
Energiatakarékos működés érdekében e funkciónak köszönhetően automatikusan kikapcsol 30 percet követően, ha nincs használatban.

(15) Port Flash: Helyezze a hálózati kábel egyik végét a kézi műszer „port flash” feliratú csatlakozó aljzatába, a kábel másik végét a switch-be. Így könnyen megtalálható a kábel helyzete (a hálózati kábelnek jó állapotúnak kell lennie).

Adatlap (gyártói): noyafa/NF-388 datasheet.pdf

Használati útmutató (magyar) A termék használati útmutatója, kézikönyve, amely a termék, vagy termékcsalád jellemzőit, üzemeltetését, karbantartását tartalmazza.: noyafa/AA-NF-388-HASZNÁLATI UTASÍTÁS-v2.pdf

Használati útmutató (angol) A termék használati útmutatója, kézikönyve, amely a termék, vagy termékcsalád jellemzőit, üzemeltetését, karbantartását tartalmazza.: noyafa/NF-388 User Manual.pdf

Termék bemutató - angol: www.youtube.com/watch?v=eu16_RkimeU&t=47s

Megfelelőség: CE

CE tanúsítvány A termék CE (EU Declaration of Conformity) tanúsítványát mutatja meg. Egyes esetben ezek szükségesek, nagyobb beruházásoknál a műszaki ellenőr kéri be.: noyafa/NF-308, 388 CE certificate.pdf

Márkanév Annak a vállalatnak a neve, amely a terméket előállítja és/vagy piaci forgalomba hozza. Egyes termékek esetén a fantázianév, amely néven forgalomba kerül.: Noyafa

Gyártói web oldal Az itt megjelenő link az adott termék gyártójának weboldalára mutat.: http://noyafa.hu/Adatlap.php?id=15595&list=Teszterek.php

Katalógus: noyafa/Noyafa-2017-product-catolog.pdf
